系统框图

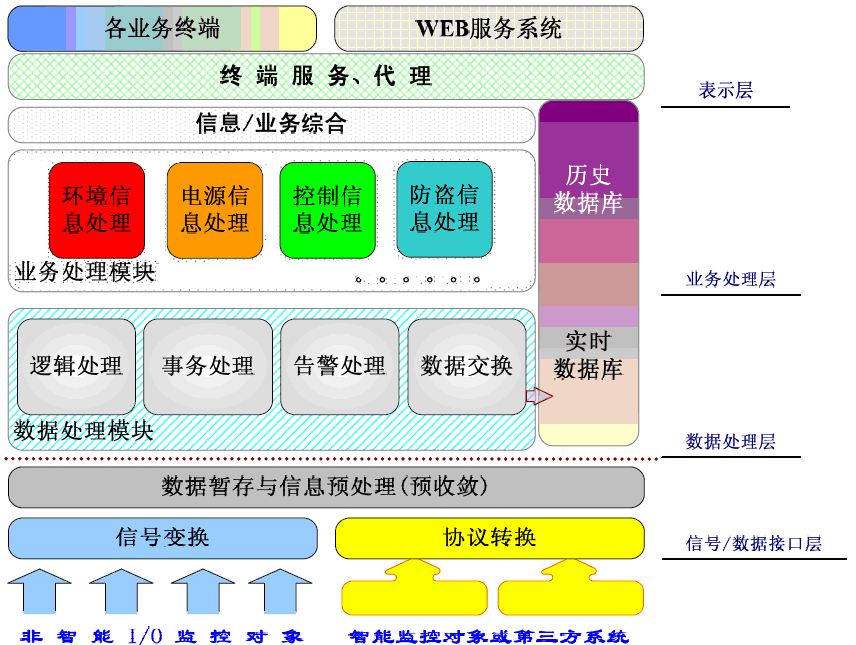

系统软件架构图

动力环境集中监控系统适用于铁路无人值守机房动力、环境及其他辅助设备的监控；客运专线一体化机房（基站、光纤直放站、信号中继站）动力及环境监控。动力环境集中监控系统主要由集中监控中心设备、区域监控中心设备和机房现场设备组成。集中监控中心设备主要有数据库服务器，通信服务器、操作员工作站，WEB服务器等，它们通过多种通信通道TDL（有线/无线、专线/公网等）与区域监控互连，采集各站点的实时数据；区域监控中心设备主要有数据库服务器，通信服务器、操作员工作站，WEB服务器等，它们通过多种通信通道TDL（有线/无线、专线/公网等）与机房前端设备互连，采集被监控设备的实时数据；机房现场设备主要有前端处理器(一体化采集器)、传感器及智能设备等。

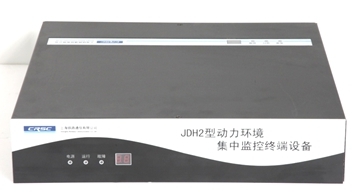

JDH2型（机架/壁挂式）

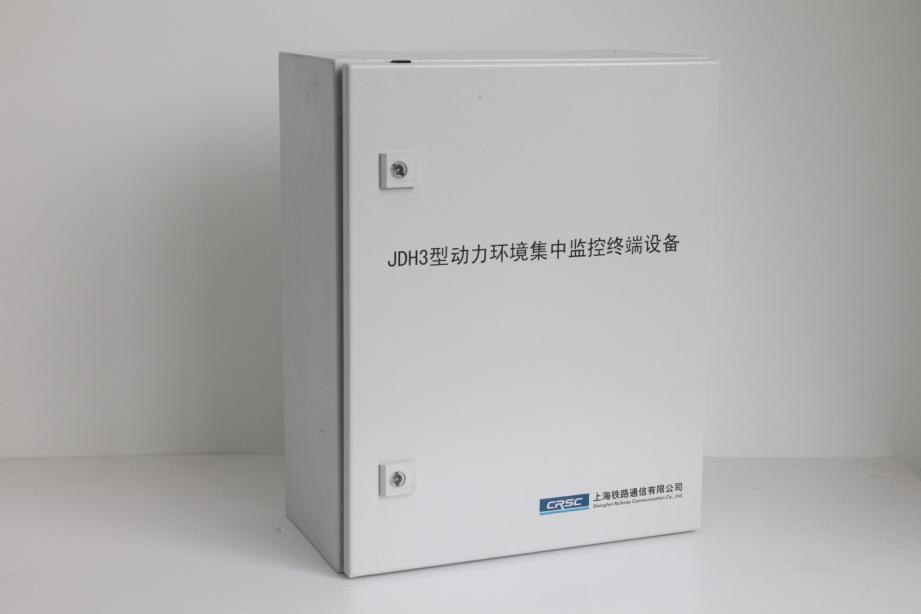

JDH3型（壁挂式、IP65防水等级）

JDH3型
