1.产品概况
LKX-T型临时限速服务器是基于故障安全计算机控制系统,它根据调度员的临时限速命令,实现对各列控中心、无限闭塞中心分配和集中管理列控限速命令,宗旨是确保列控限速设置的安全性,已确保限速计划的顺利实施。
LKX-T型临时限速服务器适用于客运专线CTCS-2级和CTCS-3级列控系统。
2013年1月16日,铁道部运输局电务部专家审查组根据铁运【2011】2号文,对我公司制造的“TSRS-TH(LKX-T)临时限速服务器设备”进行了企业认定审查。一致认为我公司的各项指标符合铁运【2011】2号文的要求,审查通过。
2.主要组成部分
TSRS系统主要由TSRS主机、TSRM及网络设备组成,当设有多个TSR时,还需增设TSR-CTC接口服务器。
各单元组成及型号:
序号 |
名称 |
硬件名称 |
说明 |
1 |
VPC_A1 |
IBMX3550M27946I21服务器 |
TSRS1系主机 |
2 |
VPC_B1 |
IBMP510-9110-51A服务器 |
TSRS1系主机 |
3 |
VPC_C1 |
IBMX3550M27946I21服务器 |
TSRS1系主机 |
4 |
VPC_A2 |
IBMX3550M27946I21服务器 |
TSRS2系主机 |
5 |
VPC_B2 |
IBMP510-9110-51A服务器 |
TSRS2系主机 |
6 |
VPC_C2 |
IBMX3550M27946I21服务器 |
TSRS2系主机 |
7 |
TSRM |
IBMX3550M27946I21服务器 |
系统维护机 |
8 |
ESW1 |
HP2610-24交换机 |
外网交换机 |
9 |
ESW2 |
HP2610-24交换机 |
外网交换机 |
10 |
ESW3 |
HP2610-24交换机 |
外网交换机 |
11 |
DSW1 |
HP1800-24交换机 |
内网交换 |
12 |
DSW2 |
HP1800-24交换机 |
内网交换机 |
13 |
KVM |
IBM17354LX交换机 |
实现各个服务器切换操作 |
14 |
LCM |
IBM40K5372液晶显示套件 |
人机输入输出设备 |
15 |
TSR-CTCL |
IBMX3550M27946I21服务器 |
CTC接口服务器 |
16 |
TSR-CTCR |
IBMX3550M27946I21服务器 |
CTC接口服务器 |
17 |
PDU1 |
IBM39Y8959电源插座 |
电源分配 |
18 |
PDU2 |
IBM39Y8959电源插座 |
电源分配 |
19 |
PDU3 |
IBM39Y8959电源插座 |
电源分配 |
每个TSRS能连接一个CTC接口服务器、能控制35个TCC、能控制4个RBC、能连接两个相连的TSRS服务器,每个TSRS能同时激活150个临时限速命令。
具备对列控限速命令存储、校验、删除、拆分、下达、取消等主要功能,设备具备故障自我诊断、维护及管理功能。
3.产品特点
LKX-T型TSRS基于2×2取2安全计算机平台,遵循安全性原则,实现临时限速命令管理。系统具有以下特点:
1)TSRS设备的硬件平台采用商业通用服务器、商用操作系统和以太网搭建组成,利用专业厂商生产的服务器、交换机等设备实现逻辑处理和通信功能,因此可提供优秀的计算处理能力,并且易于通过软件更新满足客户的需求。
2)安全平台由不同的故障安全处理单元和操作系统构成。应用软件采用N版本冗余技术,对运算和表决采用不同的策略。
3)TSRS采用冗余结构,并采用热备工作方式。
4)TSRS具有高安全性、高可靠性和易维护、少维修、易扩展的优点;
5)TSRS的主要功能是实现对线路管辖内临时限速命令的集中管理,具备对拟定的临时限速命令进行存储、校验、拆分、删除、设置和取消、以及限速设置时机的辅助提示等;
6)TSRS所支持的正线临时限速区设置精度为1m,限速值范围为45~350Km/h(每5Km一档),限速区长度最大至调度台控制边界。
4.应用线路
目前LKX-T型临时限速服务器已经在京沪、、武广、哈大、沪杭、沪宁、合武、甬台温、温福、广珠、京石武等主要客运专线应用。
5.产品实物
(见下页图)

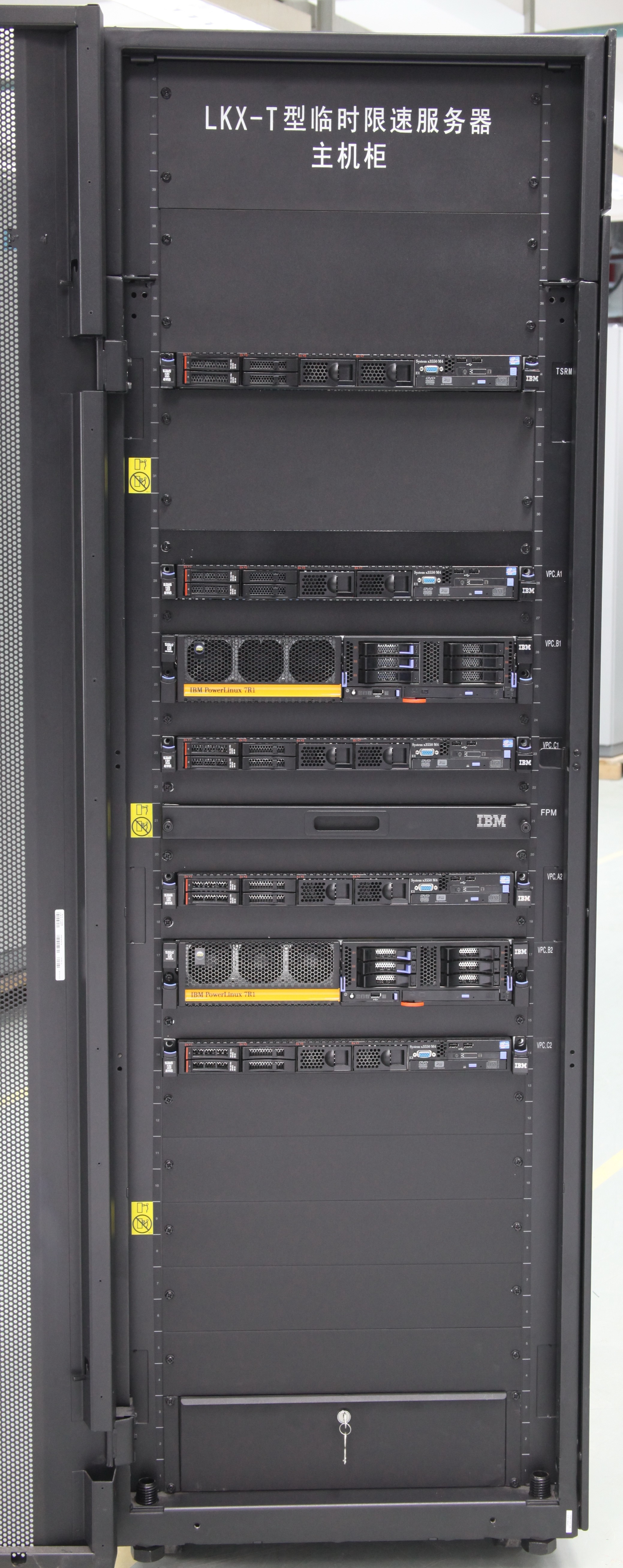

LKX-T型临时限速服务器主机柜
