FZL.H 20型车载TWC设备
产品介绍:

FZL.H 20型车载TWC设备机笼为3U结构,包括2个电源板、2个发送板、2个功放板、1个交叉点提取板、2个接收板和1个车载母板。TWC车载设备还包括2个发送天线和2个接收天线,安装在列车底部。

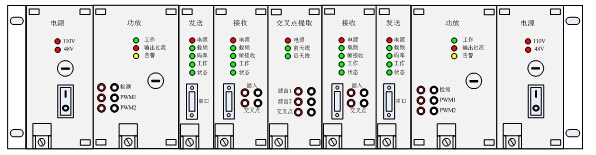

FZL.H 20型车载TWC设备配置示意图

FZL.H 20型车载TWC设备技术指标如下:

(1)功放

电源电压:48±1V

输入电压:1.0±0.05V

输出电压:25±5V

频率响应:25±5V

波形失真度:8%

(2)发送

电源电压:48±1V

输出电压:1.0±0.05V

输出信号频率:FSK:54.55±0.4KHZ

波形失真度:8%

(3)接收

电源电压:48±1V

输入信号频率:FSK:35.8±0.4KHZ

(5)车载电源

电源电压:110±1V

输出电压:48±1V

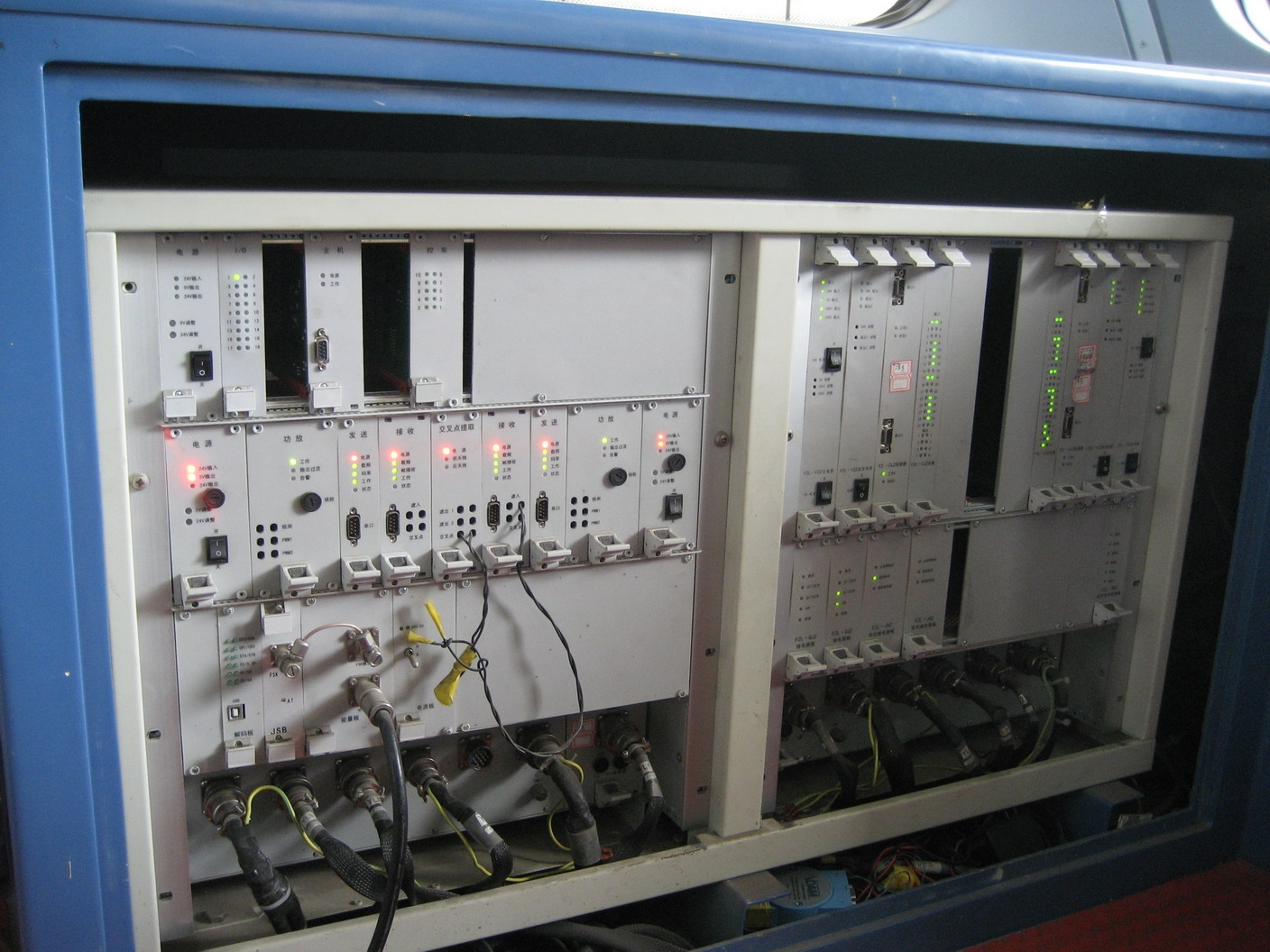

唐山磁浮试验段FZL200型MATC车载主机
